PHILIPPI - P-BUS System

M12- (NMEA2000)- Stecker mit Abschlusswiderstand

Verbindungskabel Länge 5m

Verbindungskabel Länge 1m

M12 (NMEA2000) T-Stück

Verbindungskabel Länge 2m

Temp-BT Temperatursensor - Kabellänge 2,8mTemperatursensor für EM-box für Batteriemanagement-Shunt SHX und Temperaturmonitor TPMType Temp-BT

M12 (NMEA2000) Verlängerungskabel 0,5m

Batterie Management Shunt 300AType SHX 348 mit M12 AnschlusssteckerAbbildung ähnlich.

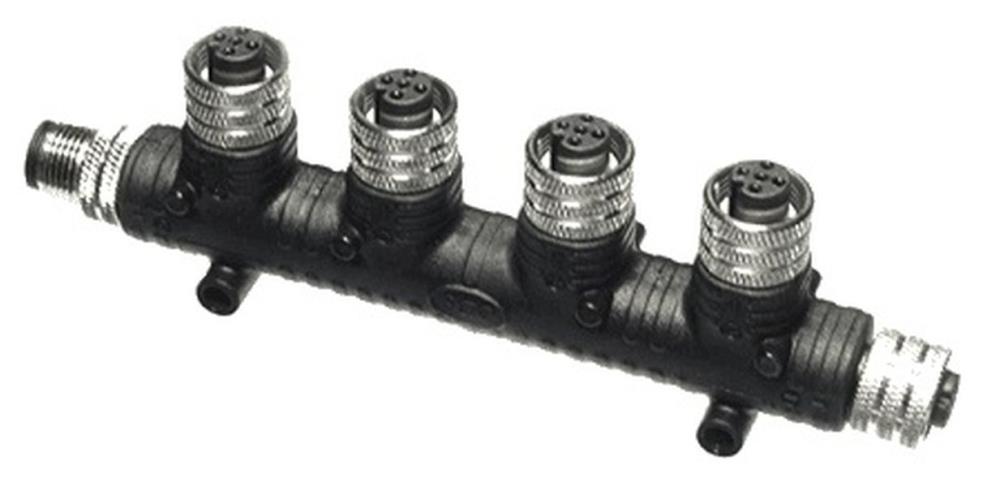

M12-4T-Stück (4 fach)

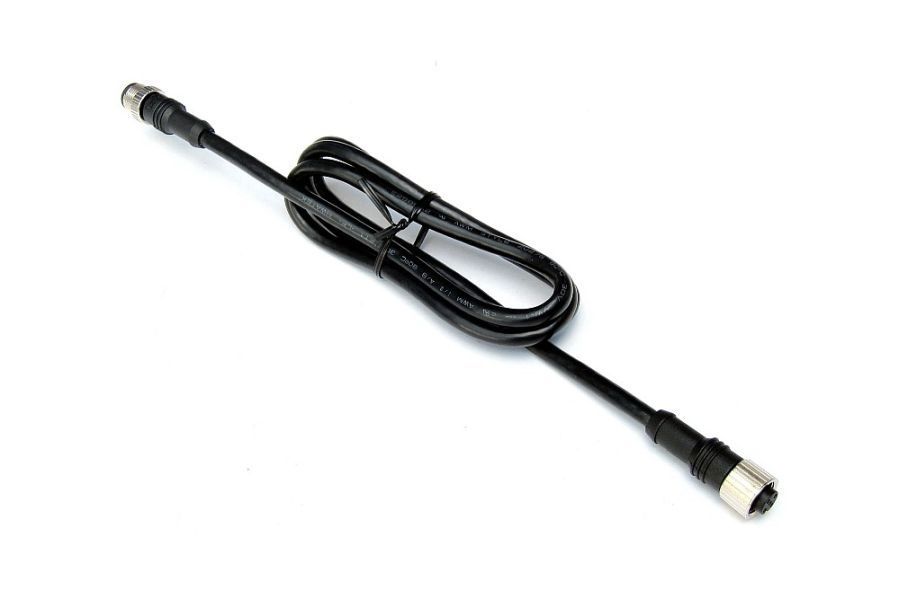

Verbindungskabel Länge 10m

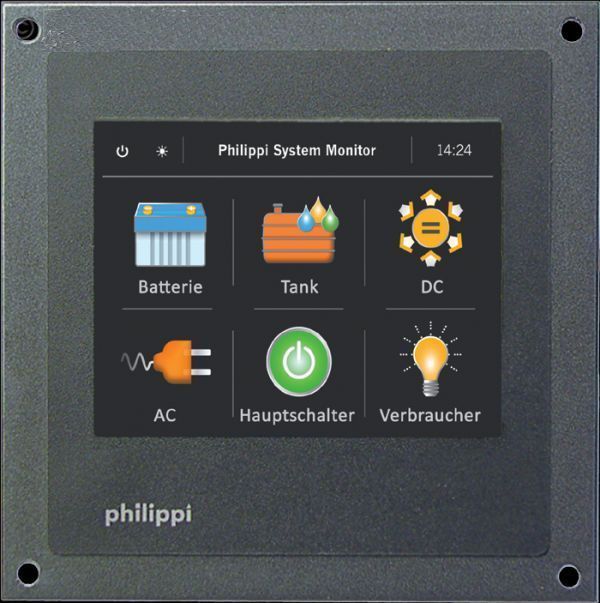

Der System Monitor PSM ist das zentrale Anzeige und Bedienelement der elektrischen Anlage an Bord. Er ermöglicht die Überwachung, Steuerung und Konfiguration aller philippi P-BUS kompatiblen Komponenten. Die klar strukturierte Bedienoberfläche ermöglicht die intuitive und logische Bedienung über den Touchscreen.Es können mehrere System Monitore PSM nebeneinander montiert werden um verschiedene Informationen wie Tanks, Batterien, Strombilanz oder AC-netz gleichzeitig darzustellen.Alternativ können mehrere System Monitore PSM an verschiedenen Positionen an Bord installiert werden um die gewünschten Informationen unabhängig voneinander abfragen zu können.Mit dem System-Monitor PSM als Zentrale können Sie ihr Bordsystem jederzeit Stück für Stück von der kleinsten Ausbaustufe, z. B. mit nur einem Shunt SHC als Batteriemonitor, bis hin zur Funktion als multifunktionelle Anzeige oder Bedienpanel in einem digital geschalteten CAN-Bus System ausbauen.Der 3,5” Farb-touchscreen des System-Monitors PSM informiert Sie auf verschiedenen Seiten über alle zur Verfügung stehenden Daten ihrer elektrischen Anlage.Im Hauptmenü sind die Menüpunkte aktiv, zu denen von den angeschlossenen Geräten Daten zur Verfügung stehen. Dies wird durch die farbige Symboldarstellung angezeigt.Mögliche Funktionen, je nach angeschlossenen Geräten:BATTERIE-MONITORNeben der Anzeige von Strom, Spannung und Kapazität wird der Batteriezustand grafisch dargestellt. Informationen wie Restzeit sowie statistische Daten stehen auf Abruf bereit. Der Anschluss eines zweiten Shunt SHC erweitert den System-Monitor PSM zum Batterie-Monitor z.B. für Starter-, Verbraucher- & Bug-Batterien.TANK-MONITORDie Füllstände der Tanks werden unabhängig vom Tanksensor je nach Tankart verschiedenfarbig dargestellt.Über- oder unterschreitet der Füllstand einen einstellbaren Level so erscheint der jeweilige Tank rot. Der Name und die Position der Tanks sind individuell einstellbar.ENERGIE MONITOR DCDie aktuellen Lade- bzw. Entladeströme der Quellen und Verbraucher werden im Energieschema dargestellt.Alternativ kann die bisher geladene oder verbrauchte Energie angezeigt werden (z.B. Ertrag einer Solarzelle pro Saison). Für Ladegeräte oder Inverter stehen im Untermenü weitere spezifische Informationen und Steuermöglichkeiten zur Verfügung.HAUPTSCHALTER-MONITORDie Batterie-Hauptschalter können per Tastendruck geschaltet werden. Ein optionaler Pin Code schützt vor unbefugter Bedienung. Die Schutzfunktion bei Tiefentladung der Batterien kann für die Hauptschalter aktiviert werden.ENERGIE-MONITOR ACDie Spannung und Frequenz der angeschlossenen Quellen, die aktuell speisende Quelle und deren Leistungsdaten werden angezeigt.Für Generatoren und Inverter stehen im Untermenü spezifische Informationen und Steuermöglichkeiten zur Verfügung.VERBRAUCHERSTEUERUNGDas Schalten von Verbrauchern in einem digitalen Bus-System ermöglicht die komfortable Bedienung von einer oder mehreren Stellen. In Verbindung mit LED Lampen und dem interface CMR steht eine störungsfreie Dimmfunktion der Lampen zur Verfügung.- 3,5“ Vollfarb- TFT-Grafikdisplay mit touchscreen.- Ein M12-T-Kabel und die beiden P-BUS Terminatoren (Abschlusswiderstände) sind im Lieferumfang enthalten.- Betriebsspannung 8 - 60 V DC- Stromaufnahme 100 mA, Stand-by: 6 mA- Abmessungen L 105 x B 105 x T 35 mm- Einbauausschnitt 88 x 88 mm

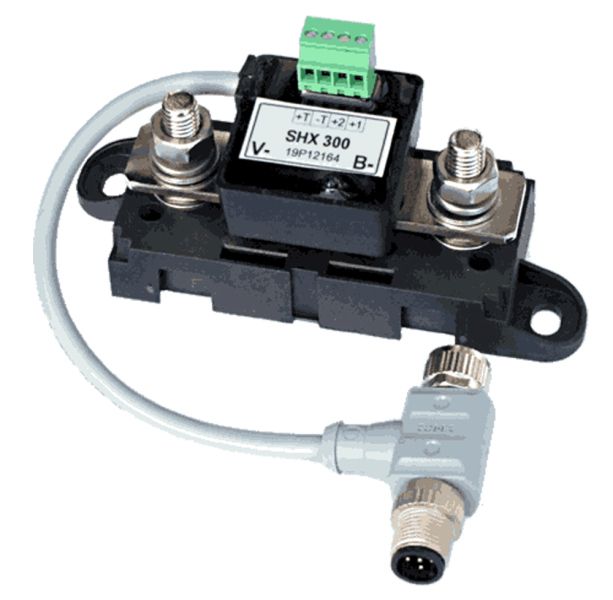

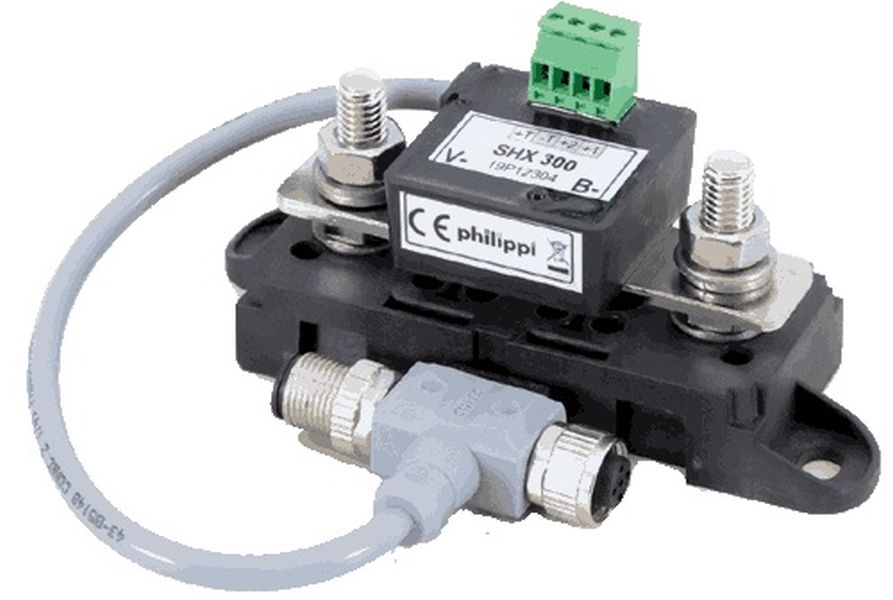

Digitaler Strommessshunt zum Einbau in die Minus-Leitung einer Ladequelle oder eines Verbrauchers. Der Anschluss der Stromversorgung erfolgt über die steckbare Klemme. Anschlussbolzen M8, P-Bus Steckverbinder M12-T. Strombelastbarkeit: 300 A, 600 A 1 min, 1500 A 0,5 sStromaufnahme: 20 mA (5 mA sleep-mode)Betriebsspannung: 8 - 32 VMeßbereich: 10 mA - 300 AAbmessungen L 118 x B 40 x H 65 mm

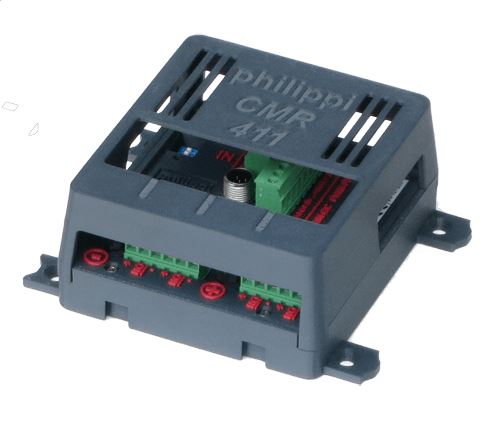

DIGITALES SCHALTEN UND STEUERN ÜBER PSM UND PSLDas neue Relaismodul ermöglicht das abgesichtere Schalten von 4 Verbrauchern maximal 10A über die integrierte Sicherung bzw. Schutzschalter. Potentialfreies Schalten ist ebenfalls möglich. Über den digitalen Schalteingang am CMR kann zusätzlich über einen Taster der jeweilige Kanal geschaltet werden.Integrierter Notbetrieb:Jeder Ausgangskanal kann durch Umstecken der Sicherung bzw. des Sicherungsautomaten überbrückt werden. Somit ist jeder Stromkreis bei einem Ausfall der Anlage manuell zu bedienen. Dabei bleibt die Absicherung durch den Sicherungsautomaten bzw. Sicherung erhalten.Lieferung incl. M12-T-Kabel. Benötigt PSL ab Version 1.3.0 und PSM2 ab Version 8BCMR 411 (Sicherung)Schaltkanäle: 4 (1-polig) Strombelastung je Kanal: 10 AEingänge: 4Zusatzfunktion: 4 PWM-Dimmer Abmessungen: B 140 x L 120 x H 50 mm

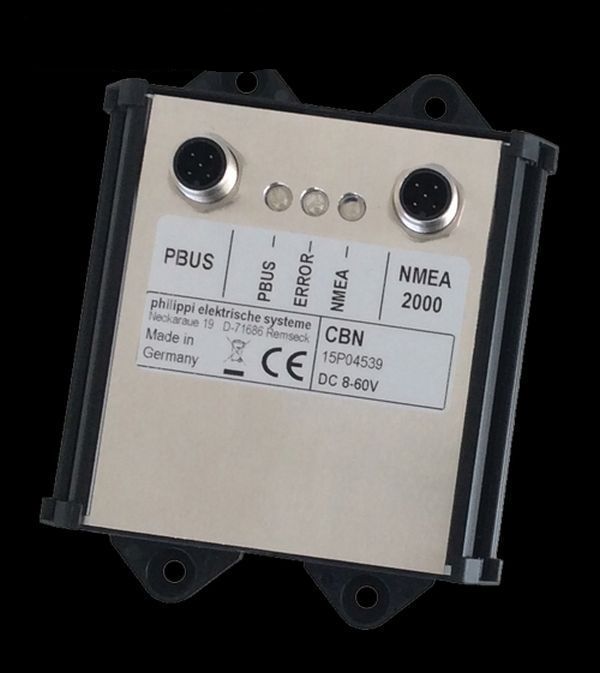

Um die Batterie-, tank- und weitere P-BUS-Daten des PSM-Monitors auf Kartenplottern und nMEA2000® kompatiblen Geräten ausgeben zu können, ist eine nMEA 2000® Bridge notwendig, die die Daten entsprechend konvertiert.Folgende PGns werden unterstützt: 127501, 127505, 127506, 127508, 127744, 127747, 127750. Bitte prüfen Sie welche PGns von ihrem Plotter aktuell dargestellt werden können, da dies vom Hersteller und Softwarestand abhängt. Die Stromversorgung erfolgt über das nMEA2000®-netzwerk.Abmessungen L 107 x B 85 x H 40 mm

PHILIPPI - M12-PBUS Kabelstecker

M12-PBUS Kabeldose konf.

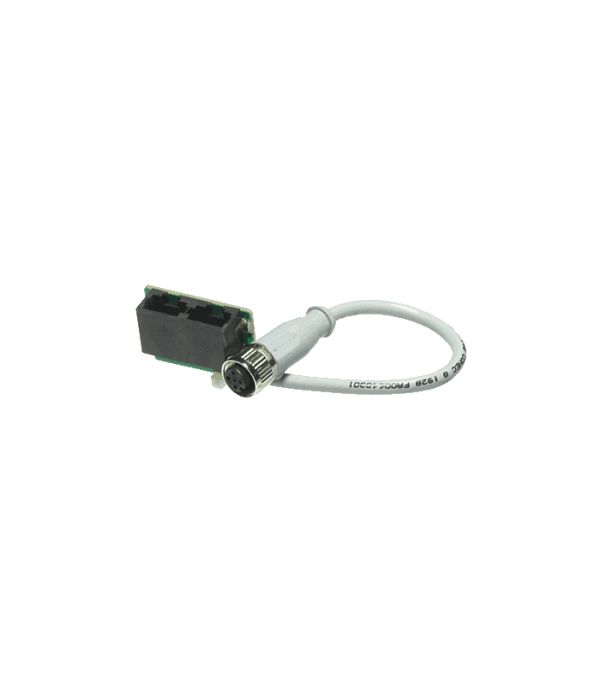

PHILIPPI - M12-RJ45-T-Adapter (2x RJ45 1x Micro-C) 0,2m

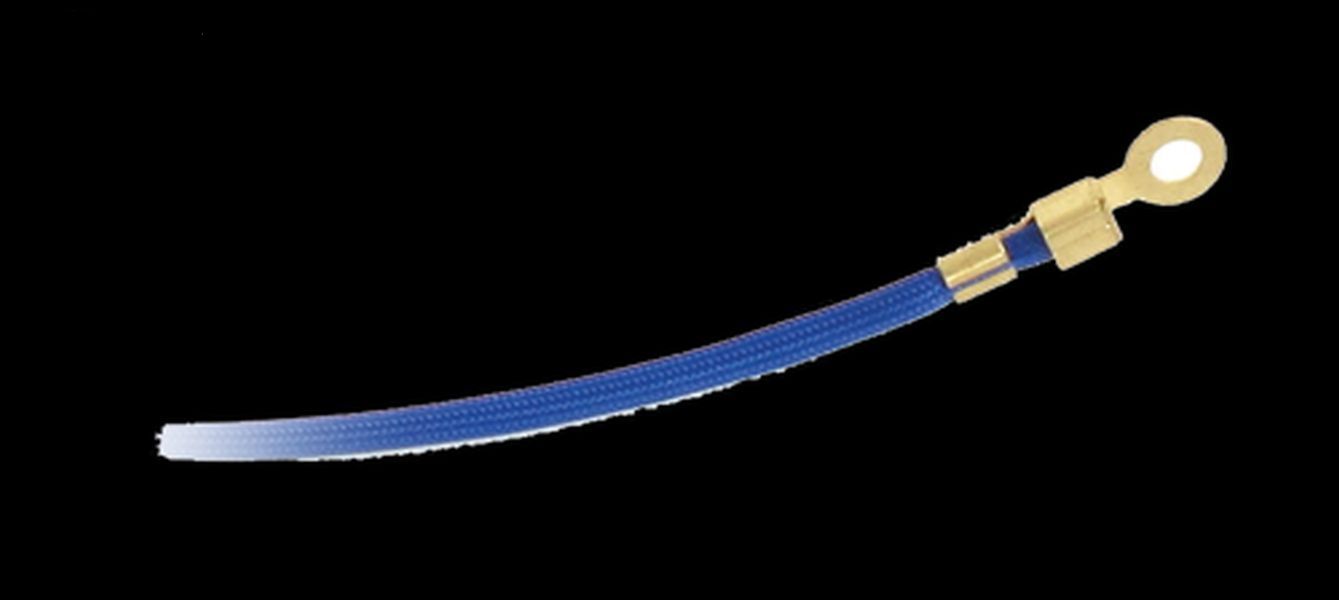

- Temperatursensor für Temperaturmonitor TPM 5 und TPC 4. - NTC-Messfühler in Messing Kabelschuh eingekapselt. - Loch-Ø 4 mm, Kabellänge 32 cm.- Einsetzbar zur Messung von Temperaturen von +30°C bis +250°C

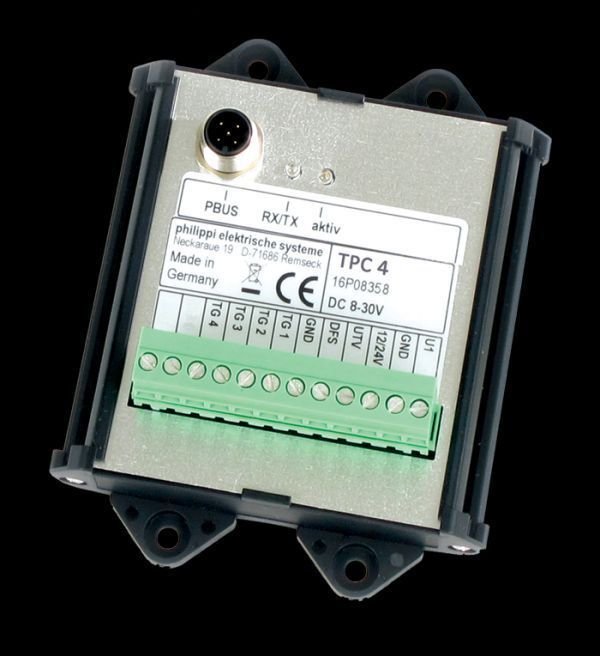

Interface für 4 Temperatursensoren.Mit dem Temperaturinterface TPC 4 können wichtigen Temperaturwerte erfasst werden. Es können pro Temperaturinterface 4 Temperaturfühler Temp-HT oder Temp-BT angeschlossen werden. Bis zu vier TPC 4 können an den P-BUS angeschlossen werden.Für jeden Temperatursensor können individuelle Grenzwerte eingestellt werden, die eine Alarmmeldung erzeugen sobald die Grenzwerte unter- bzw. überschritten werden.An Bord von Yachten und in Fahrzeugen sind folgende Temperaturwerte von Interesse:- Lufttemperaturen (Innen / Außen / Batterieraum / Motorraum / Stauraum / Kühlschrank / Eisfach)- Wassertemperaturen (Motorkühlwasser süß + salz / Abgassammler / Meerwasser / Wassertank / Boiler)- Weitere Temperaturen (Lichtmaschine / Getriebe / Abgas / Zylinderkopf / Turbolader / Motorblock / Motoröl)- Anschluss über steckbare Schraubklemmen.- Lieferung incl. M12-T-Kabel.- Versorgungsspannung DC 8 -32 V- Stromaufnahme 8 mA- Abmessungen (mm) L 107 x B 85 x H 40LIEFERBAR AB 2. QUARTAL 2017

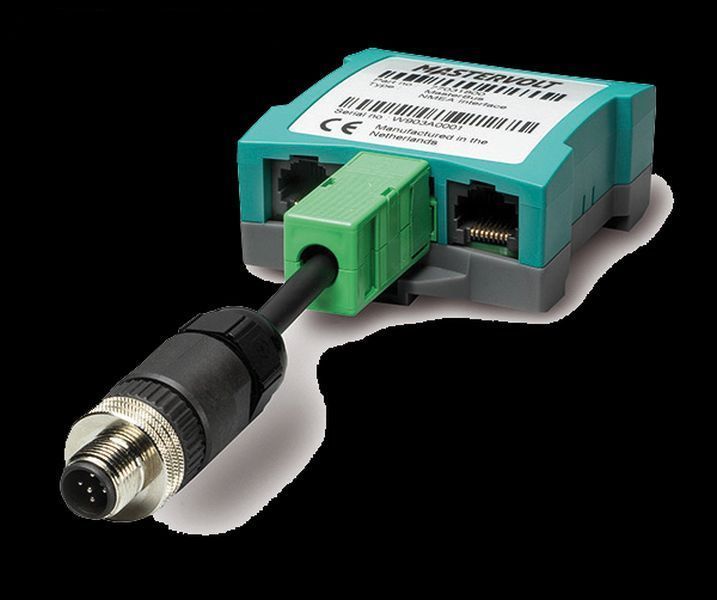

Um die Daten der Kombiwechselrichter und Lithium Batterien von Mastervolt am PSM anzuzeigen und die Einstellungen vornehmen zu können wird die CMB Bridge benötigt.Die Stromversorgung erfolgt über das Masterbusnetzwerk.Abmessungen H 66 x B 78 x t 32 mmLIEFERBAR AB 2. QUARTAL 2017

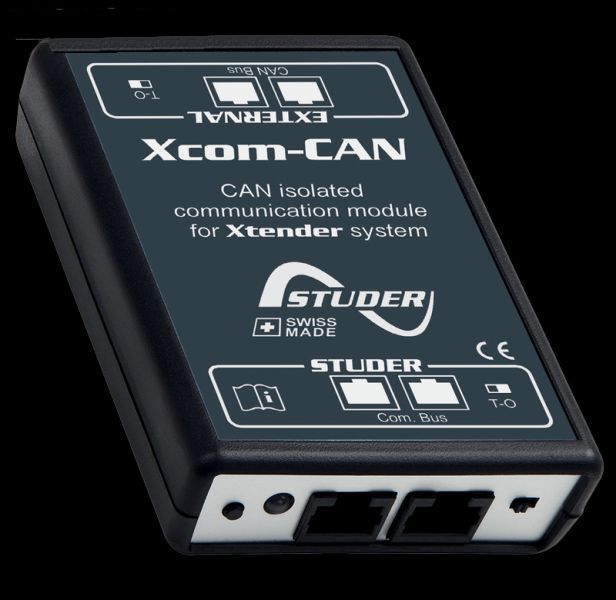

Um die Daten der Xtender-Kombiwechselrichter darstellen und die Konfigurations-Einstellungen vom PSM aus vornehmen zu können wird die Xcom CAn Bridge benötigt.Die Stromversorgung erfolgt über das Xtendernetzwerk.Abmessungen L 113 x B 76 x H 25 mm

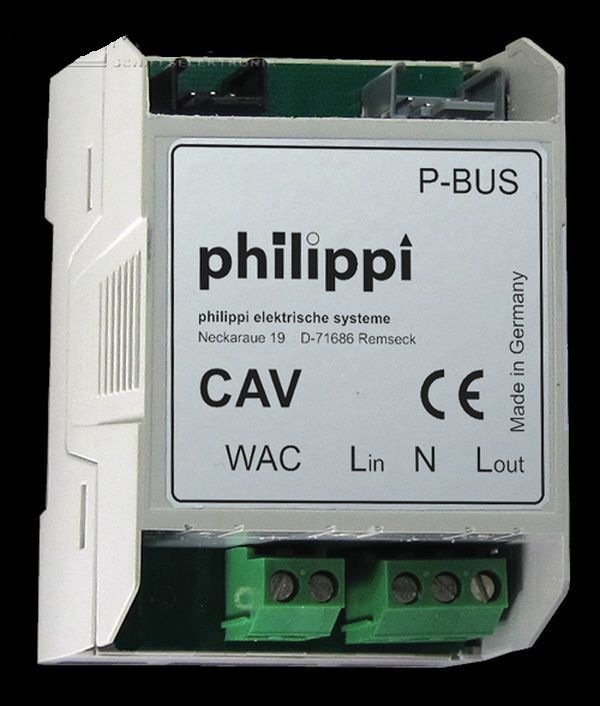

AC-Interface im Hutschienengehäuse für den P-BUS zur Messung einer AC-Phase 230 V / 50 Hz. Das AC-Interface CAV stellt folgende informationen zur Verfügung:- AC-Bordnetzspannung V und AC-Bordnetzstrom A- Verbrauchte Kilowattstunden in kWh seit letztem resetIn Kombination mit einer AC Umschalteinheit LAU werden zusätzlich die möglichen AC-Stromquellen, deren aktuelle Spannung und die aktive Quelle angezeigt.- Der elektrische Anschluss erfolgt über Schraubklemmen. - Anschluss an den P-BUS über ein ein M12-T-Kabel dass im Lieferumfang enthalten ist.- Strommessbereich 16 A (int. Shunt), 100 A (über externen Wandler WAC)- Abmessungen L 76 x B 53 x H 46 mm

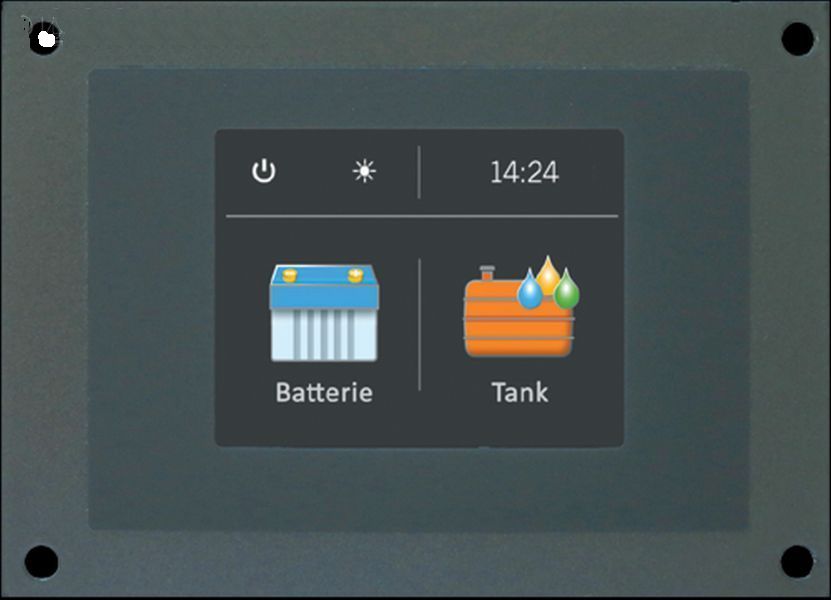

P-BUS Monitor zur Anzeige, einzelner Daten. Der System Monitor PSS dient als Ergänzung zu einem PSM oder PSL.Er ist mit einem 2,4” Farb-Touchscreen ausgestattet und zeigt auf verschiedenen Seiten ausgewählte Daten an. Er kann nur parallel zu einem in Betrieb befindlichen PSM oder PSL betrieben werden und bietet keine Konfigurationsmöglichkeiten an.- 2,4“ Vollfarb- TFT-Grafikdisplay mit Touchscreen- Ein M12-T-Kabel ist im Lieferumfang enthalten- Betriebsspannung 8 - 32 V DC- Stromaufnahme 70 mA, Stand-by: 4 mA- Abmessungen B 105 x H 75 x T 35 mm- Einbauausschnitt B 87 x H 65 mmLIEFERBAR AB 2. QUARTAL 2017

P-BUS System Monitor zur Anzeige, Steuerung und Überwachung aller Daten.Der System Monitor PSL ist der größe Bruder des PSM 2 und ist mit einem 5” Farb-Touchscreen ausgestattet. Er informiert auf verschiedenen Seiten über alle zur Verfügung stehenden Daten der elektrischen Anlage. Eine Verbindung zu einem NMEA 2000 Netzwerk kann mit dem zusätzlich zu erwerbenden Bauteil CBN hergestellt werden. Diese Netzwerk-Brücke übersetzt die P-Bus-Daten in das NMEA2000-Netzwerk (sofern es die Plotter-Software unterstützt).- 5“ Vollfarb- TFT-Grafikdisplay mit Touchscreen- Ein M12-T-Kabel und die beiden P-BUS Terminatoren (Abschlusswiderstände) sind im Lieferumfang enthalten- Betriebsspannung 8 - 32 V DC- Stromaufnahme max. 200 mA- Abmessungen B 157,5 x H 105 x T 35 mm- Einbauausschnitt B 120 x H 80 mmLIEFERBAR AB 3. QUARTAL 2017
